Lithium cobalt oxide (LCO)(high voltage type)-4.35V

1. MA-EN-CA-0Q lithium cobalt oxide, single crystal structure, high specific capacity, surface modification coating, suitable for 4.35v high voltage, large and small particle mixing, high compaction density, and good cycling performance

2. Good processability, stable commercial production, and stable quality

3. Widely used in high energy density products such as smartphones, smartwatches, and tablets

4. Convenient for research on pouch cells and coin cells.

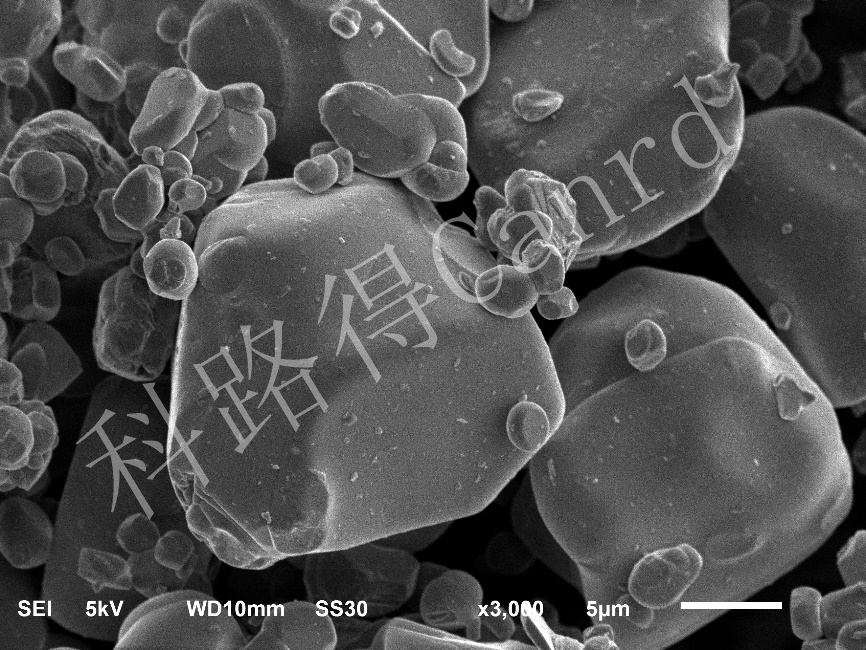

SEM image:

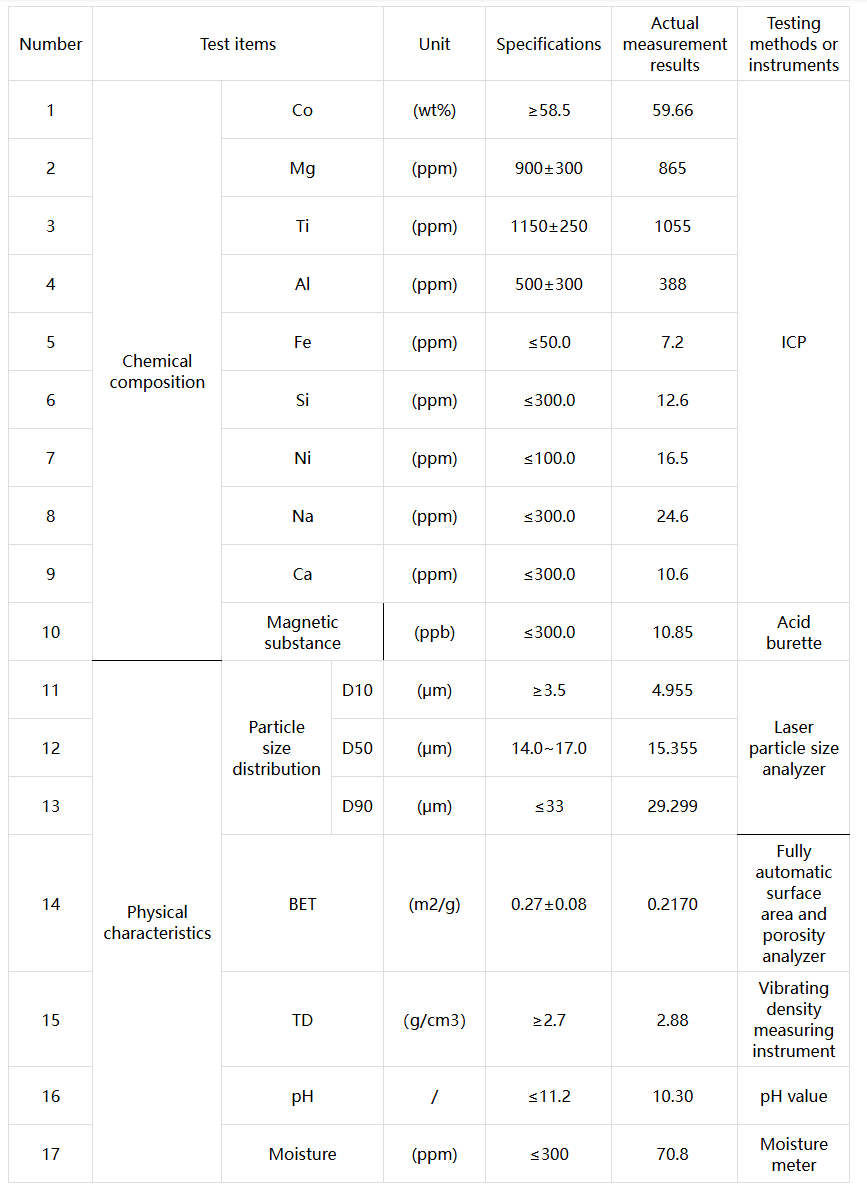

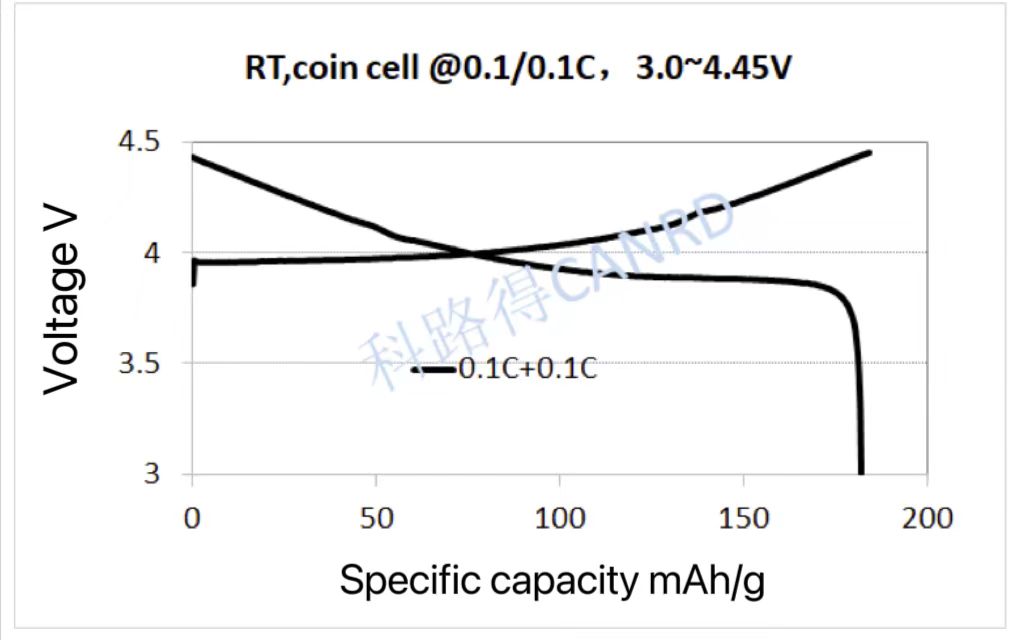

Charge and discharge curve Remarks: The curve is for reference only (cut-off voltage is 3.0-4.45v)

概述：

钴酸锂，化学式为LiCoO2，是一种机化合物，一般使用作锂离子电池的正电极材料。

基本介绍：

一般用于锂离子二次电池正极材料^[1] ，液相合成工艺，它采用聚乙烯醇（PVA）或聚乙二醇（PEG）水溶液为溶剂，锂盐、钴盐分别溶解在PVA或PEG水溶液中，混合后的溶液经过加热，浓缩形成凝胶，生成的凝胶体再进行加热分解，然后在高温下煅烧，将烧成的粉体碾磨、过筛即得到钴酸锂粉。

应用：

主要用于制造手机和笔记本电脑及其它便携式电子设备的锂离子电池作正极材料^[2] 。

锂离子电池作正极材料:涂碳铝箔在锂电池应用中的优势

1.抑制电池极化，减少热效应，提高倍率性能；

2.降低电池内阻，并明显降低了循环过程的动态内阻增幅；

3.提高一致性，增加电池的循环寿命；

4.提高活性物质与集流体的粘附力，降低极片制造成本；

5.保护集流体不被电解液腐蚀；

6.改善磷酸铁锂、钛酸锂材料的加工性能。

正极材料制备方法 :

高温固相法:＞700 ℃，反应温度高、时间长，产物结构不均一。

低温合成法：400－700 ℃，合成温度低、颗粒尺寸小、粒径分布窄、均一性好。

1.共沉淀法

2.溶胶-凝胶法

3.Pechini法

4.喷雾干燥法

5.机械化学法

6.微波合成法

概述：

钴酸锂，化学式为LiCoO2，是一种机化合物，一般使用作锂离子电池的正电极材料。

基本介绍：

一般用于锂离子二次电池正极材料^[1] ，液相合成工艺，它采用聚乙烯醇（PVA）或聚乙二醇（PEG）水溶液为溶剂，锂盐、钴盐分别溶解在PVA或PEG水溶液中，混合后的溶液经过加热，浓缩形成凝胶，生成的凝胶体再进行加热分解，然后在高温下煅烧，将烧成的粉体碾磨、过筛即得到钴酸锂粉。

应用：

主要用于制造手机和笔记本电脑及其它便携式电子设备的锂离子电池作正极材料^[2] 。

锂离子电池作正极材料:涂碳铝箔在锂电池应用中的优势

1.抑制电池极化，减少热效应，提高倍率性能；

2.降低电池内阻，并明显降低了循环过程的动态内阻增幅；

3.提高一致性，增加电池的循环寿命；

4.提高活性物质与集流体的粘附力，降低极片制造成本；

5.保护集流体不被电解液腐蚀；

6.改善磷酸铁锂、钛酸锂材料的加工性能。

正极材料制备方法 :

高温固相法:＞700 ℃，反应温度高、时间长，产物结构不均一。

低温合成法：400－700 ℃，合成温度低、颗粒尺寸小、粒径分布窄、均一性好。

1.共沉淀法

2.溶胶-凝胶法

3.Pechini法

4.喷雾干燥法

5.机械化学法

6.微波合成法
