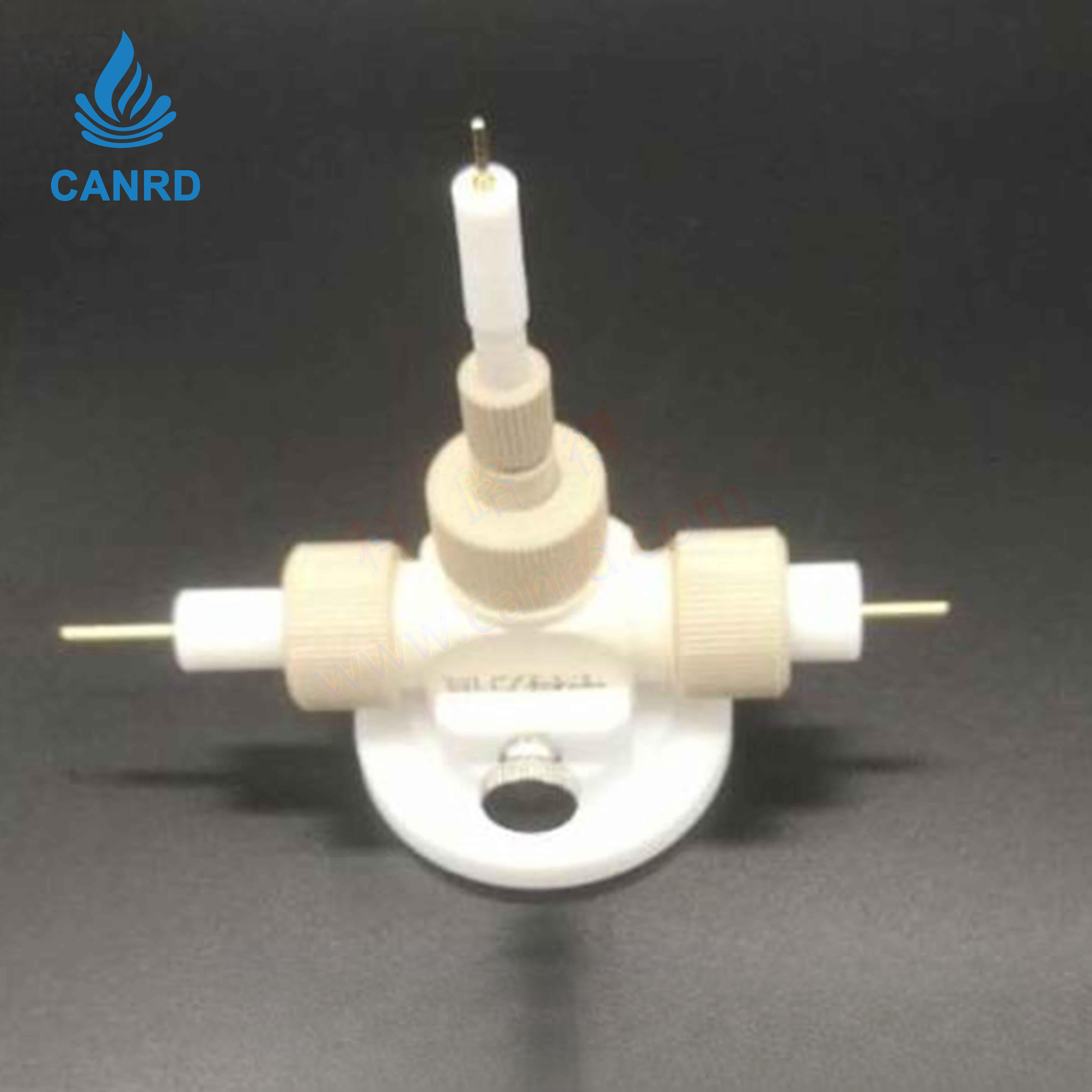

Module de test de batterie à trois électrodes 01

Applicable pour les tests de performance de diverses batteries à trois électrodes aqueuses/organiques.

Test de la cellule Swagelok à trois électrodes

Méthode d'utilisation du moule

1. essai à base d'eau de batterie d'électrolyte (utilisé pour l'essai à grande échelle d'électrolyte sans besoin de séparateur)

Matériaux de préparation: électrode (cathode, anode), électrolyte, électrode de référence Ag/AgCI

1) Fixez les électrodes sur les collecteurs de courant aux deux extrémités du moule et installez-les sur les électrodes, en les serrant avec des écrous aux deux extrémités. L'espacement des électrodes est ajusté en fonction de la quantité de solution d'électrode ajoutée.

2) Ajouter de l'électrolyte à l'aide d'un compte-gouttes.

3) Insérez l'électrode de référence, ajustez la hauteur et serrez le joint.

2. essai organique de batterie de système d'électrolyte (pour l'essai d'électrolyte de trace)

Matériaux de préparation: plaques d'électrode (positive, négative), électrolyte, électrode de référence en fil métallique, séparateur

1) Insérez un collecteur de courant dans la position appropriée et serrez l'écrou. Et placez l'électrode et le séparateur dedans, et égoutter l'électrolyte.

2) Insérez le fil d'électrode de référence, notez que le fil métallique ne peut pas être circulaire, de sorte que le fil métallique entre en contact avec le diaphragme.

3) Ajoutez une autre couche de séparateur et laissez tomber l'électrolyte pour serrer l'électrode de référence entre les deux séparateurs.

4) Insérez l'autre électrode, insérez le collecteur de courant et serrez le capuchon de l'écrou.

Les dimensions spécifiques de l'électrode doivent être spécifiées lors de la commande.

Matériel: Peek

Caractéristiques: Bonne performance d'étanchéité, pratique à utiliser. L'électrode peut être personnalisée selon les besoins et l'électrode de référence peut être remplacée (le prix sur la page comprend l'électrode de travail, la contre-électrode et l'électrode de référence).

Taille commune d'électrode: 10-12mm, approprié aux plus petites tailles.
