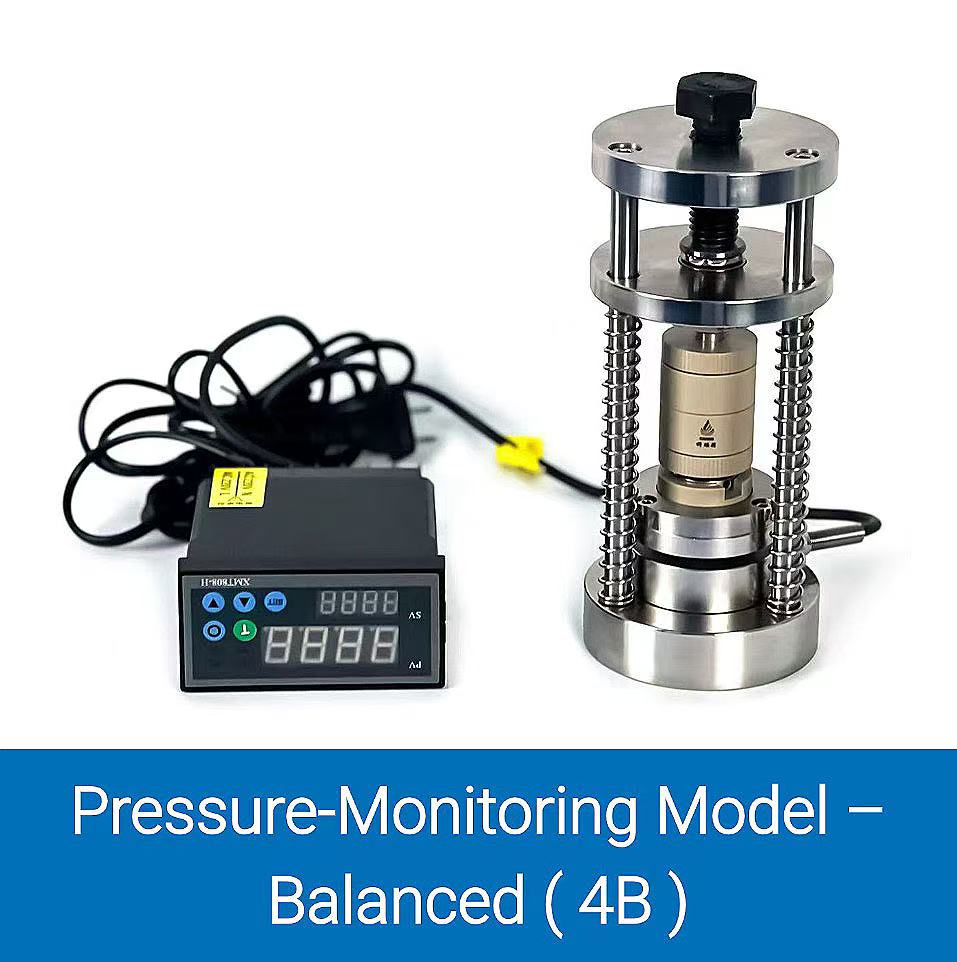

نموذج ضغط موحد لاختبار بطارية الحالة الصلبة لمراقبة الضغط (4B)

تم تصميم قالب بطارية الحالة الصلبة هذا ، النموذج المتوازن للضغط (4B) من Canrd ، لإعداد صفائح بالكهرباء ذات الحالة الصلبة ، والضغط الكهربائي المركب ، والضغط البارد/الساخن للخلايا الكاملة. يتميز بتجويف قياسي بقالب φ10 مم (قابل للتخصيص) مع أعمدة فولاذية عالية القوة وبطانة سيراميك أو نظرة خاطفة مقاومة للتآكل. قادر على التعامل مع ما يصل إلى 4 أطنان من الحمل ، ويولد ما يقرب من 500 ميللي أمبير في الضغط الداخلي في التجويف القياسي ، ويدعم دراسات التكثيف ومقاومة الاتصال بين الوجه. التشغيل من درجة حرارة الغرفة إلى 80 درجة مئوية ، يتضمن التركيب برنامجًا مخصصًا لتسجيل بيانات المستشعر. تشمل التطبيقات الشائعة البحث عن مكونات البطارية ذات الحالة الصلبة وتحسين الواجهة تحت ضغط يتم التحكم فيه.

المواصفات الفنية التفصيلية

مشروع	المعلمات والوصف
الأبعاد الخارجية	Mm88 مم × H205 مم
تجويف القالب (تجويف العمل)	القطر الداخلي القياسي φ10 مم (يمكن تخصيص قطر تجويف القالب)
القطب العلوي/السفلي	فولاذ عالي القوة للقوالب
مادة بطانة تجويف القالب	تجويف قياسي بقطر 10 مم: بطانة خزفية قياسية (عالية الصلابة ومقاومة للتآكل)، مع إمكانية اختيار مادة PEEK؛ تجاويف بأحجام أخرى: مادة PEEK قياسية.
الحمولة القصوى (التكوين القياسي)	4 أطنان (التكوين القياسي، يقابل ضغطًا داخليًا يبلغ حوالي 500 ميجاباسكال في تجويف قالب بقطر 10 ملم) (ملاحظة: تتوفر حلول مخصصة للتطبيقات التي تتطلب ضغطاً أعلى لتحقيق التكثيف النهائي أو لعمليات خاصة أخرى.)
نطاق درجة حرارة التشغيل	درجة حرارة الغرفة ~ 80℃
نظام الحصول على البيانات	برنامج احترافي مصاحب لاستخدام المستشعر وتسجيل البيانات. تنزيل البرنامج: https://pan.quark.cn/s/8c8a411f134c
مجالات التطبيق	تحضير صفائح إلكتروليت البطاريات ذات الحالة الصلبة، وكبس الأقطاب المركبة، والكبس الساخن/البارد لعمليات تجميع الخلية الكاملة، ودراسة مقاومة التلامس البيني، وغيرها.
مرجع تحويل الضغط	عندما يبلغ قطر العمود 10 ملم، يؤدي تطبيق حمل قدره حوالي 0.8 طن إلى توليد ضغط يقارب 100 ميجاباسكال داخل تجويف القالب.
