تركيب خلية اختبار الحقيبة (8-* 90*107)

Name: تركيب خلية اختبار الحقيبة (8-* 90*107)
Brand: Canrud

$78.53

الاسم

المواصفات

استفسر الآن

التفاصيل

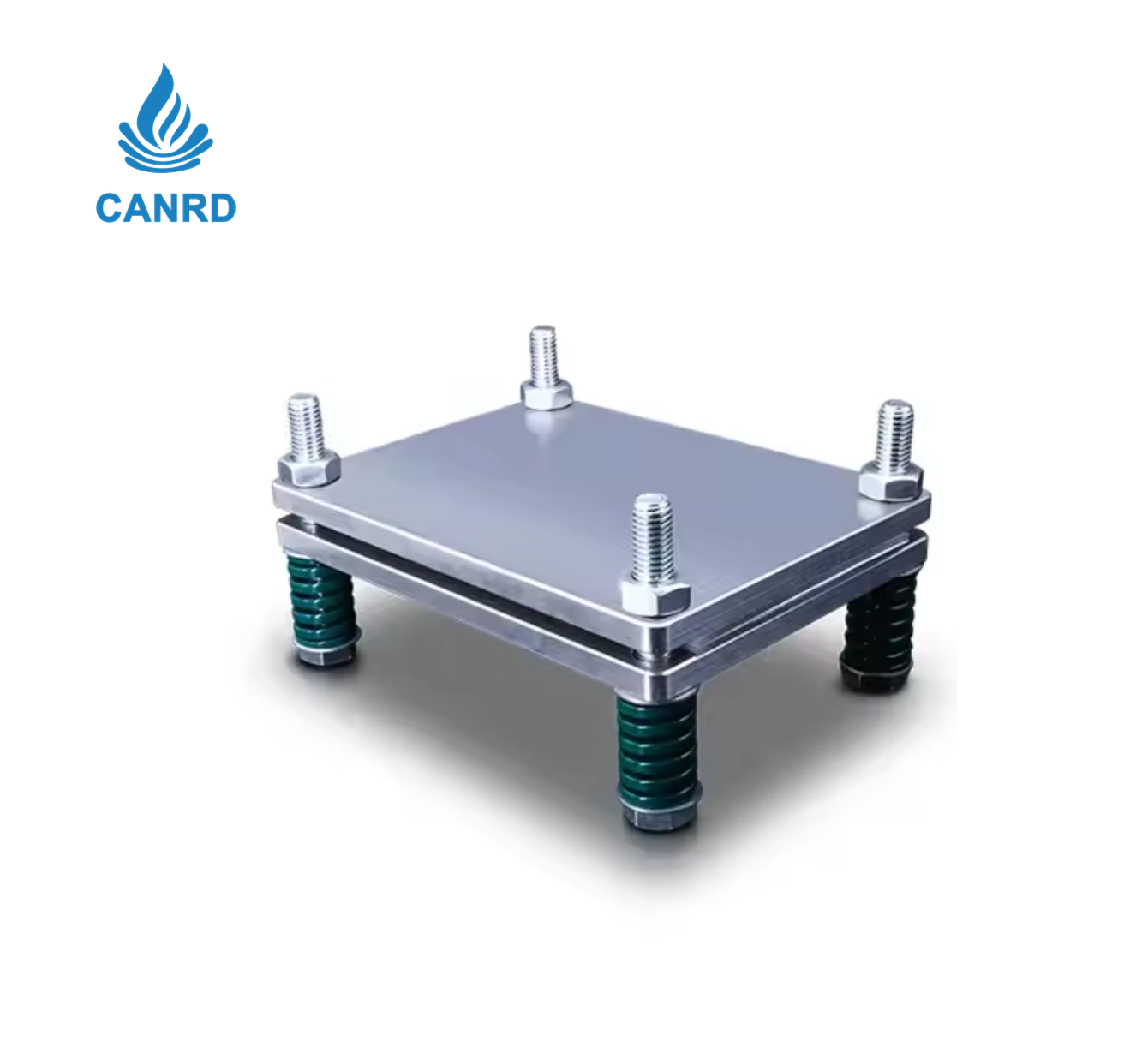

تم تصميم هذا المنتج لتأمين خلايا الحقيبة أثناء الاختبار والإنتاج ، وضمان التوصيلات الكهربائية المستقرة والموثوقة للحصول على البيانات بدقة. مصنوع من سبائك الألومنيوم 6061 بحواف مشطوفة مقلدة ، يوفر التركيب ضغطًا معياريًا لقط يبلغ 300 ، وهو قابل للتخصيص لتلبية متطلبات تجريبية محددة. متوفر في أحجام خلايا متعددة الأبعاد متوافقة تصل إلى 25 مع سمك ، ويشمل وسادات سيليكون وورق بطاقات لتوزيع ضغط موحد. كما يتم تقديم نسخة مخدد للخلايا مع أكياس الغاز. يتم تطبيقه بشكل شائع في اختبارات ضغط الليثيوم والكبريت والليثيوم أيون ، ويدعم هذا التركيب الظروف القابلة للتكرار في أبحاث البطارية ومراقبة جودة الإنتاج.

نطاق التطبيق

تستخدم في المقام الأول لتأمين البطاريات أثناء الاختبار والإنتاج ، وإنشاء توصيلات كهربائية مستقرة وموثوقة لضمان دقة البيانات وسلامة العمليات.
المظهر الجمالي مع حواف مشطوفة و deburred

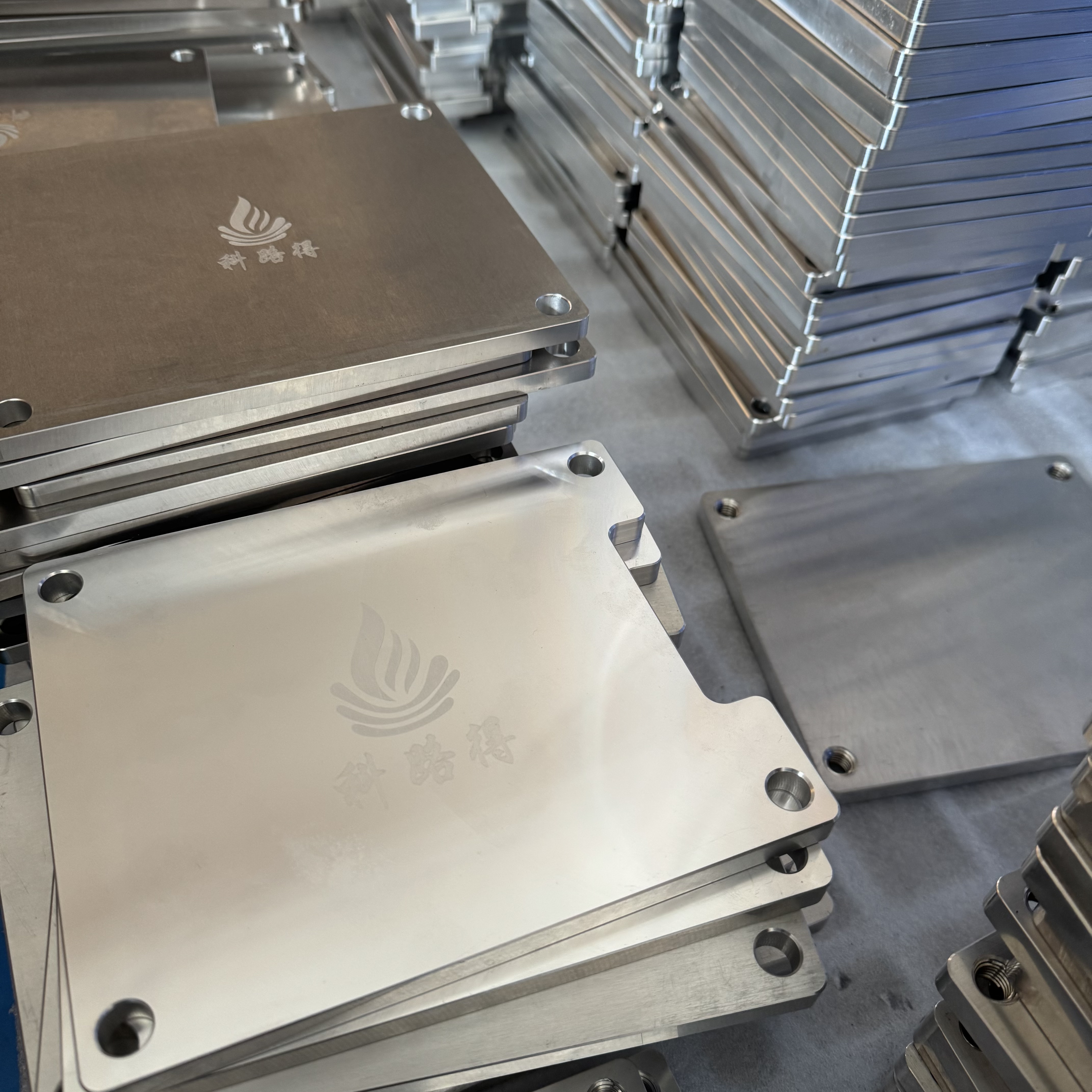

المادة

سبيكة ألومنيوم خاصة ؛ مواد أخرى يمكن تخصيصها وفقا لمتطلبات الضغط.
الإصدار المحزز مناسب للبطاريات مع اختبار كيس الغاز.
ضغط قياسي: 300 ،
الأبعاد الشاملة

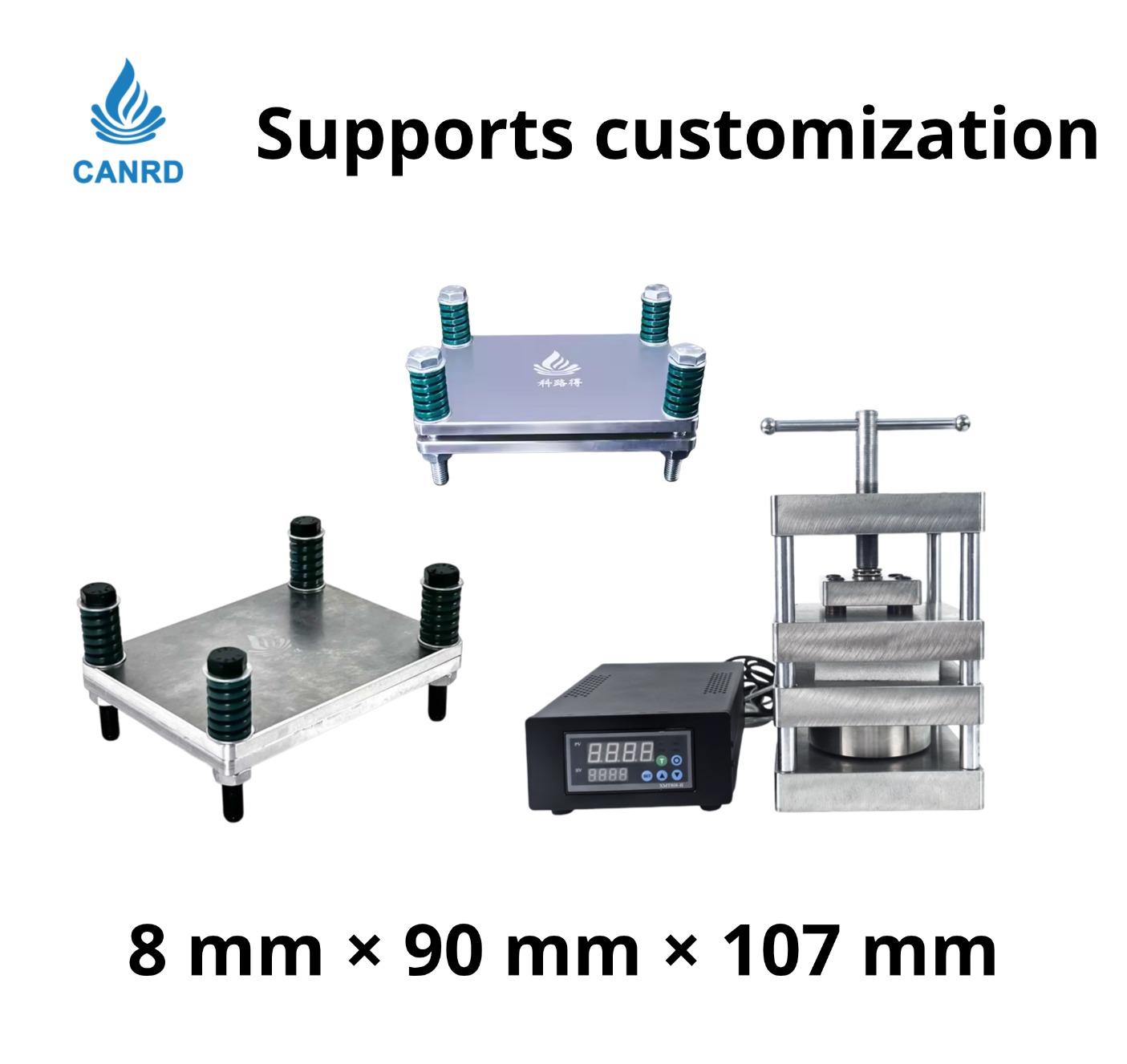

8 × 90 × 107 ، 8 × 120 × 160 ، 8 × 150 × 180 ، 10 × 120 × 160 ، 10 × 150 × 180

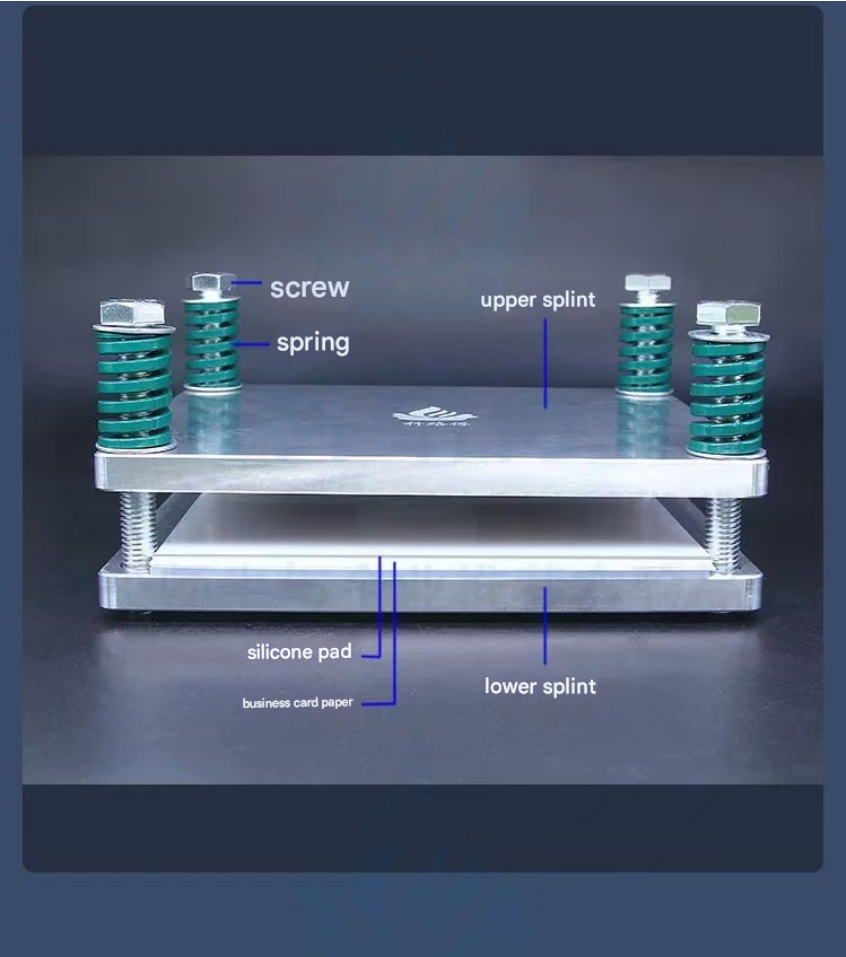

مواصفات الربيع المشتركة

بني: φ14 × 30 ، k = 127.55n/mm
أخضر: φ20 × 30 ، k = 163.33N/mm

رقم الصنف	اسم المنتج	الوصف	سعر الوحدة	وحدة	المادة
CF-TES-SPR08090107A	حقيبة خلية اختبار مثبت (مع وسادة سيليكون وورق بطاقة)	8 × 90 × 107	54.4	مجموعة	إدراج موضوع جزءا لا يتجزأ ، ال 6061

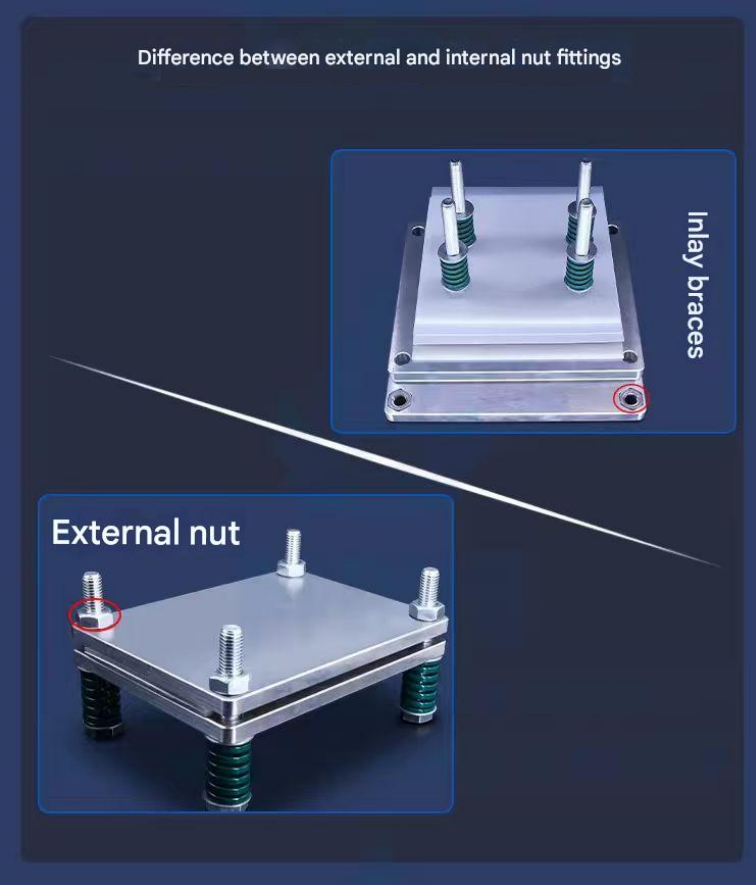

CF-TES-SPR08090107B	جهاز اختبار الخلايا الكيسية (مع وسادة سيليكون وورق بطاقات)	8 مم × 90 مم × 107 مم	54.4	مجموعة	تصميم الجوز الخارجي ، آل 6061
CF-TES-SPR08090107C	مثبت اختبار خلية الحقيبة المحززة (مع وسادة سيليكون وورق بطاقة)	8 مم × 90 مم × 107 مم	78.5	مجموعة	مسمار لولبي مدمج، ألمنيوم 6061
و 004A	ورقة بطاقة سيليكون لوحة	67 ، × 107	12.1	مجموعة	-
CF-TES-SPR08090107A-J01-003A	لوحة سيليكون	2 × (67 × 107)	9.1	طقم (2)	سيليكون طبيعي
CF-TES-SPR08090107A-J01-004A	ورق بطاقة	0.25 × (67 × 107)	6.0	مجموعة (40)	ورقة بطاقة بيضاء
CF-TES-SPR08090107A-S01-000A	برغي M6 × 60 ، زنبرك بني (Ø14 × 30) مع غسالة	M6 × 60 Ø14 × 30	11.6	طقم (4)	-
CF-BZJ-000036	برغي مقبس سداسي (برغي ألين)	M6 × 60 (مطلي بالنيكل)	7.2	طقم (20)	-
CF-BZJ-000012	ربيعي بني	Ø14 × 30	45.3	مجموعة (20 قطعة)	-
CF-BZJ-000016	غسالة مسطحة M6 ، 1 سماكة	M6 × 1 − 1	6.0	مجموعة (100)	-
CF-BZJ-000015	صامولة M6	M6	8.5	مجموعة (40 قطعة)	-

لا.	مواصفات (مم)	المادة	معيار ماكس. الضغط (كجم)	حجم خلية متوافق #1 (مم)	حجم خلية متوافق #2 (مم)	ملاحظات
1	8 × 90 × 107 مم	سبائك الألومنيوم	ثلاثمائة	≤ 10 × 65 × 105 مم	≤ 10 × 80 × 90 مم	ضغط قابل للتخصيص
اثنان	8 × 120 × 160 مم	سبائك الألومنيوم	ثلاثمائة	≤ 25 × 128 × 118 مم	≤ 25 × 85 × 158 مم	الضغط قابل للتخصيص
ثلاثة	10 × 120 × 160 مم	سبائك الألومنيوم	ثلاثمائة	≤ 23 × 128 × 118 مم	≤ 23 × 85 × 158 مم	الضغط قابل للتخصيص
4	8 × 150 × 180 مم	سبائك الألومنيوم	ثلاثمائة	≤ 25 × 148 × 148 مم	≤25 × 85 × 158 مم	الضغط قابل للتخصيص
خمسة	10 × 150 × 180 مم	سبائك الألومنيوم	ثلاثمائة	≤ 23 × 148 × 148 مم	≤ 23 × 115 × 178 مم	الضغط قابل للتخصيص
