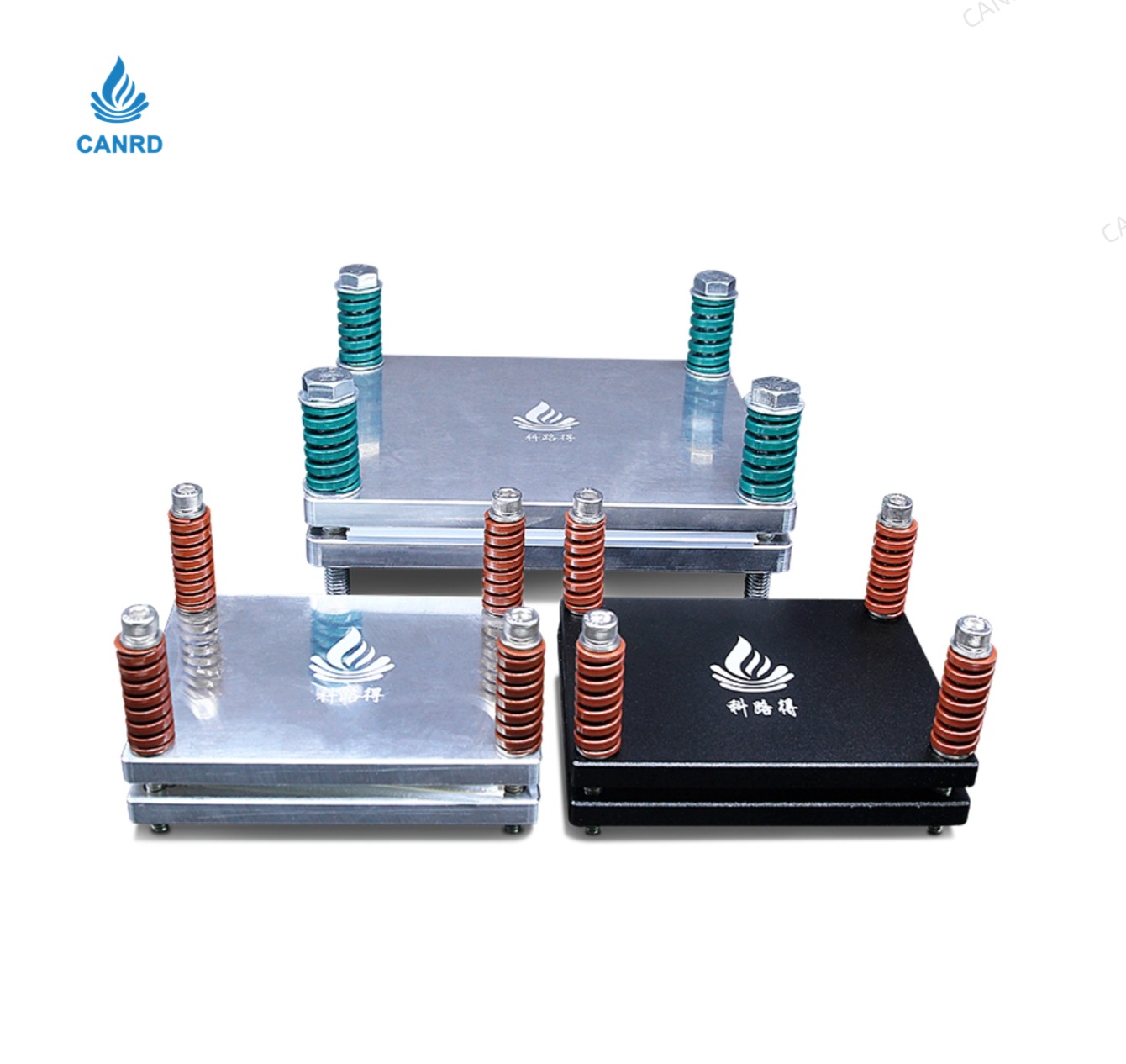

اختبار خلية الحقيبة 8 / 10 (120160 )

Name: اختبار خلية الحقيبة 8 / 10 (120*160 *)
Brand: Canrud

$102.69

الاسم

المواصفات

استفسر الآن

التفاصيل

نطاق التطبيق

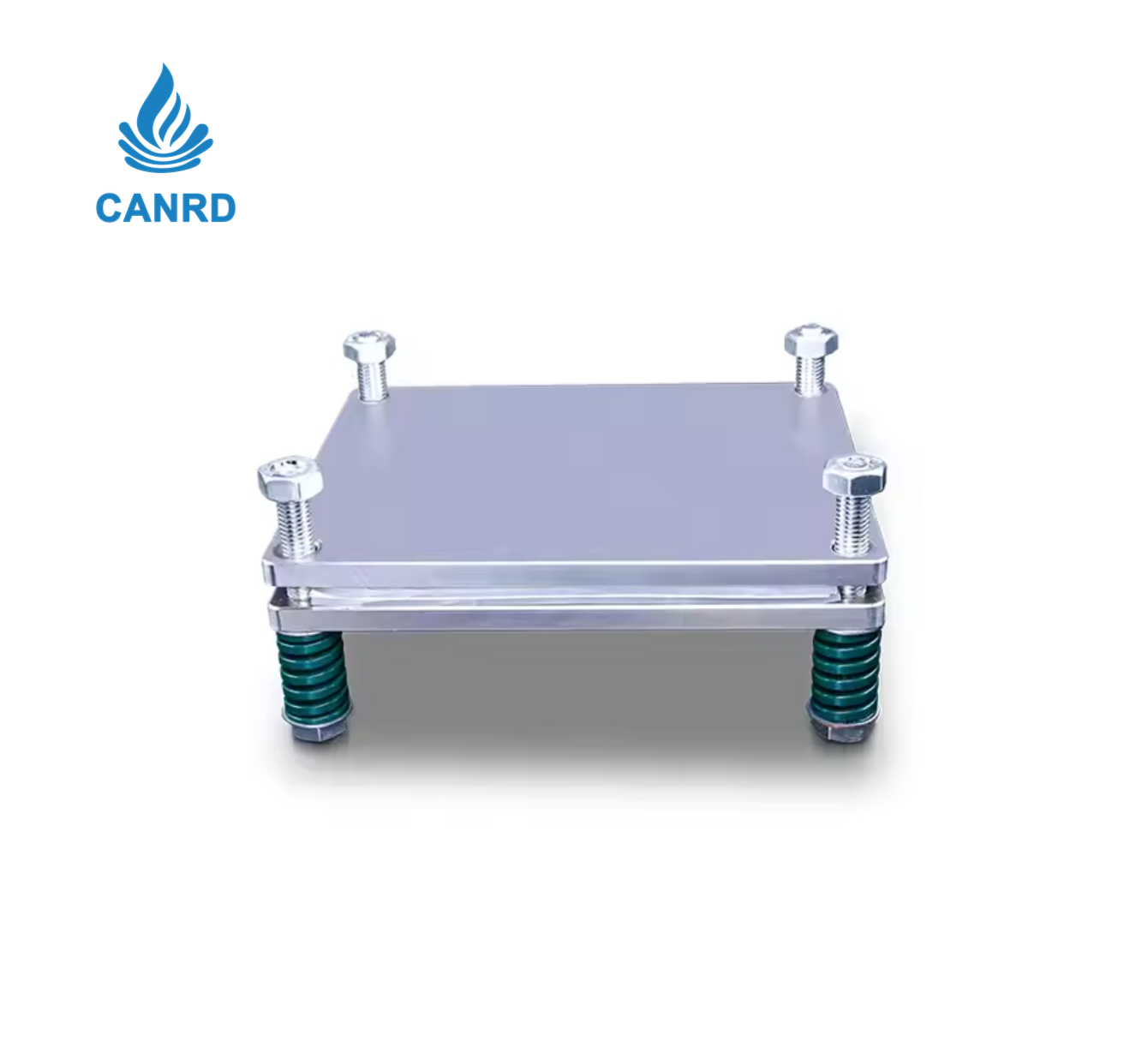

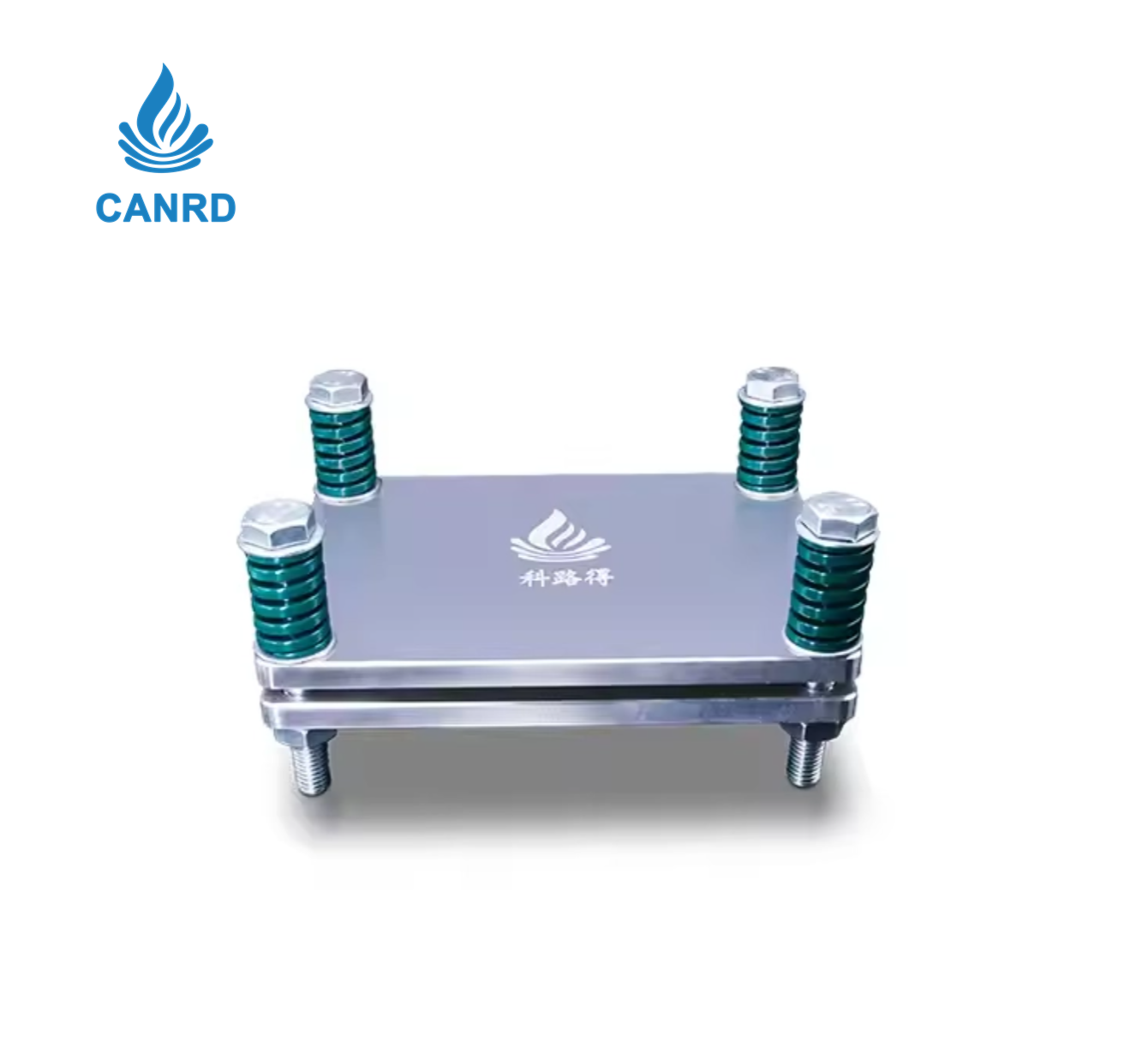

تستخدم في المقام الأول لتأمين البطاريات أثناء الاختبار والإنتاج ، وإنشاء توصيلات كهربائية مستقرة وموثوقة لضمان دقة البيانات وسلامة العمليات.
المظهر الجمالي مع حواف مشطوفة و deburred
المادة

سبيكة ألومنيوم خاصة ؛ مواد أخرى يمكن تخصيصها وفقا لمتطلبات الضغط.

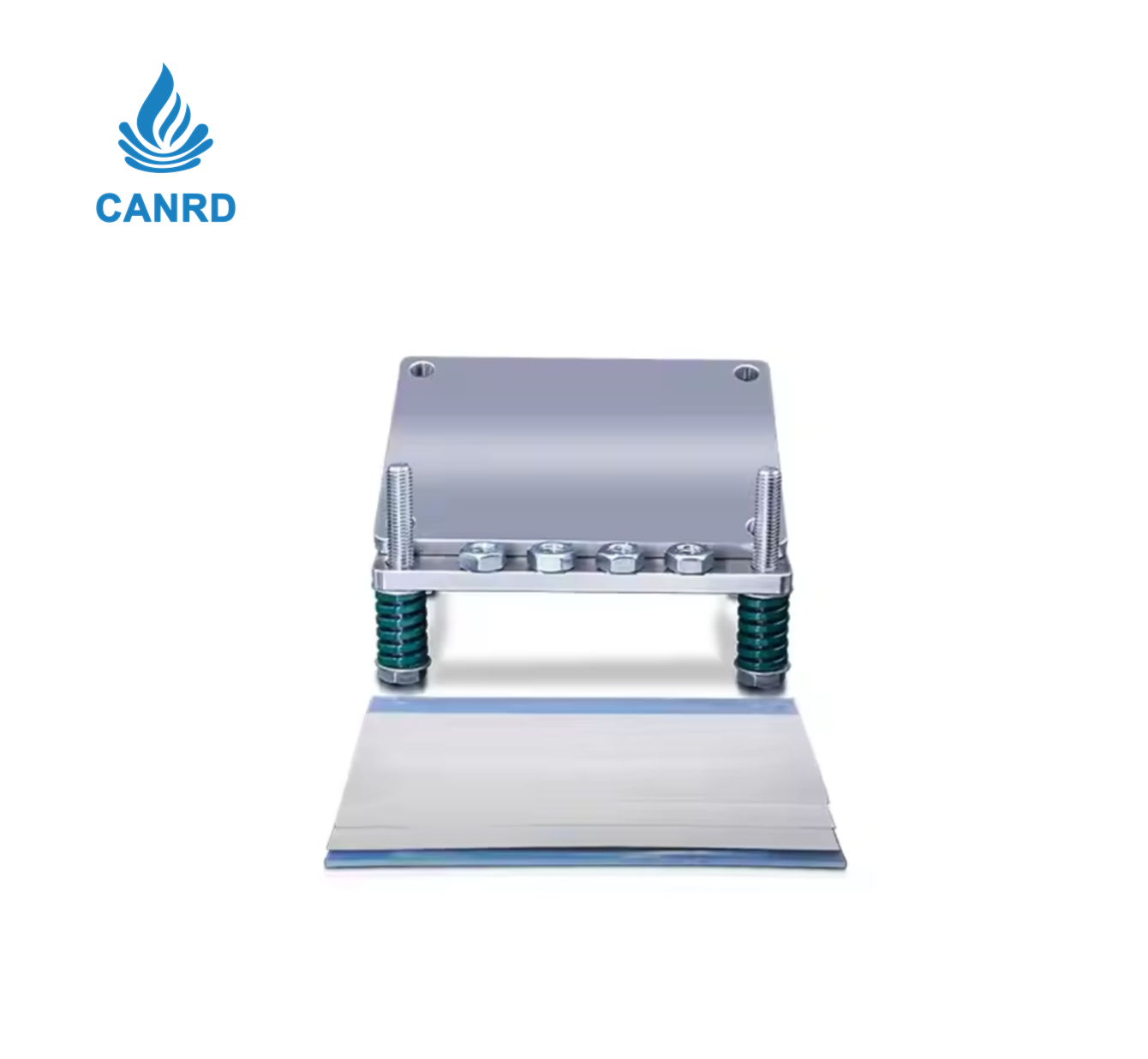

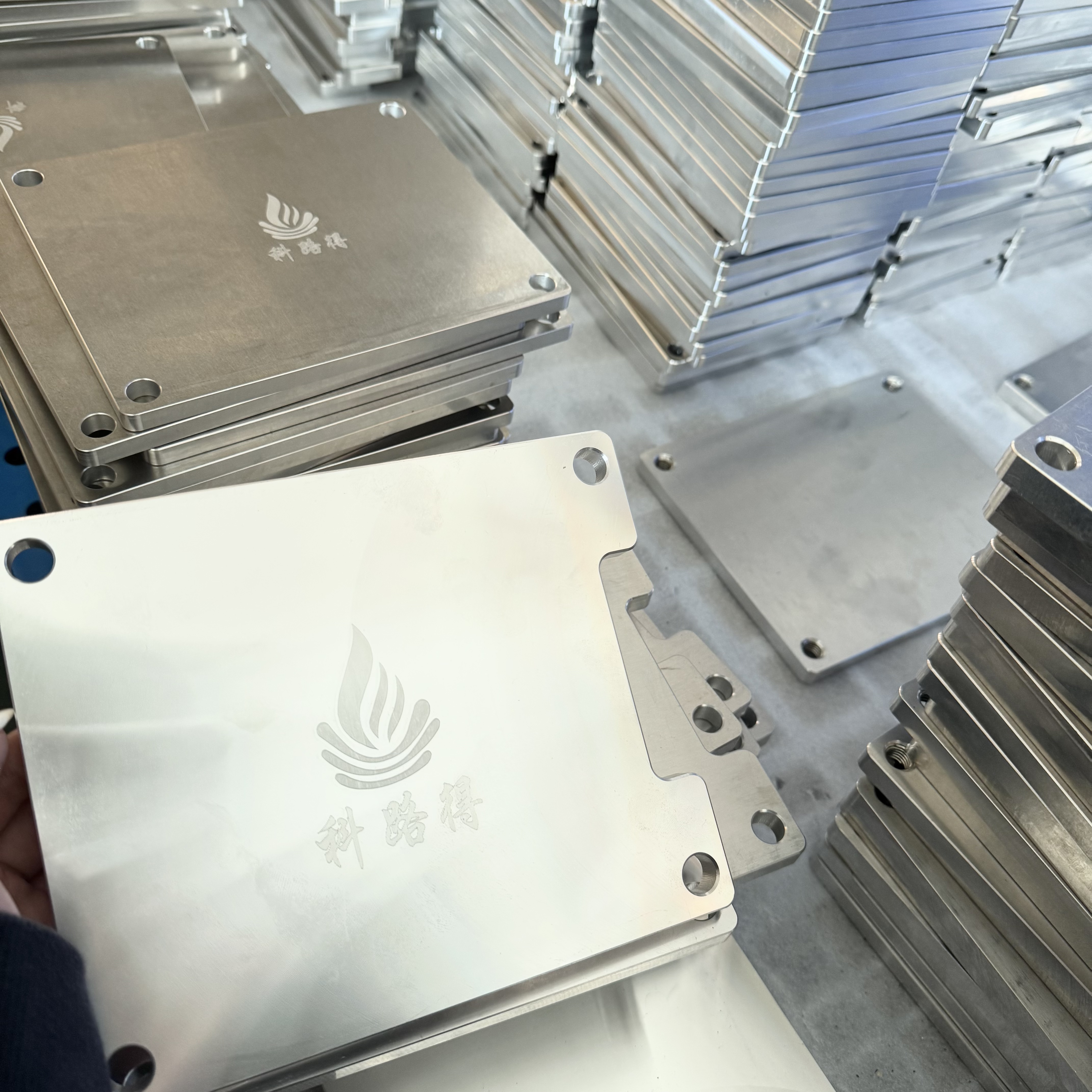

الإصدار المحزز مناسب للبطاريات مع اختبار كيس الغاز.
ضغط قياسي: 300 ،
الأبعاد الكلية

8 × 90 × 107 ، 8 × 120 × 160 ، 8 × 150 × 180 ، 10 × 120 × 160 ، 10 × 150 × 180
مواصفات الربيع المشتركة

بني: φ14 × 30 ، k = 127.55n/mm
أخضر: φ20 × 30 ، k = 163.33N/mm

رقم الصنف	اسم المنتج	الوصف	سعر الوحدة	وحدة	المادة
CF-TES-SPR08150180A	حقيبة خلية اختبار مثبت (مع وسادة سيليكون وورق بطاقة)	8 × 150 × 180	78.5	مجموعة	تصميم الجوز الخارجي ، آل 6061
CF-TES-SPR10150180D	جهاز اختبار الخلايا الكيسية (مع وسادة سيليكون وورق بطاقات)	10 × 150 × 180	81.6	مجموعة	تصميم الصامولة الخارجية، ألمنيوم 6061
CF-TES-SPR10150180B	جهاز اختبار الخلايا الكيسية (مع وسادة سيليكون وورق بطاقات)	10 مم × 150 مم × 180 مم	87.6	مجموعة	إدراج موضوع جزءا لا يتجزأ ، ال 6061
CF-TES-SPR10150180C	مثبت اختبار خلية الحقيبة المحززة (مع وسادة سيليكون وورق بطاقة)	10 مم × 150 مم × 180 مم	102.7	مجموعة	مسمار لولبي مدمج، ألمنيوم 6061
و 004A	ورقة بطاقة سيليكون لوحة	150 ، × 150	18.1	مجموعة	-
CF-TES-SPR08150180A-J01-003A	لوحة سيليكون	2 × (150 × 150)	15.1	طقم (2)	سيليكون طبيعي
CF-TES-SPR08150180A-J01-004A	ورق بطاقة	0.25 × (150 × 150)	12.1	مجموعة (40)	ورقة بطاقة بيضاء
CF-TES-SPR08120160A-S01-000A	برغي M10 × 80 ، زنبرك أخضر (Ø20 × 30) مع صمولة وغسالة	M10 × 80 Ø20 × 30	13.5	طقم (4)	-
CF-BZJ-000018	مسمار رأس سداسي	M10 × 80 (خيط كامل)	9.7	طقم (20)	-
CF-BZJ-000017	ربيع أخضر	معرف 11 × OD 20 × L 30	50.7	مجموعة (20 قطعة)	-
CF-BZJ-000021	غسالة مسطحة M10	M10 × 1	12.1	مجموعة (100)	-
CF-BZJ-000022	صامولة M10 × 8	M10 × 8	10.9	مجموعة (40 قطعة)	صامولة خارجية
CF-BZJ-000039	M10 × 5 الجوز	M10 × 5	10.9	مجموعة (40 قطعة)	صمولة مدمجة

لا.	مواصفات (مم)	المادة	معيار ماكس. الضغط (كجم)	حجم خلية متوافق #1 (مم)	حجم خلية متوافق #2 (مم)	ملاحظات
1	8 × 90 × 107 مم	سبائك الألومنيوم	ثلاثمائة	≤ 10 × 65 × 105 مم	≤ 10 × 80 × 90 مم	ضغط قابل للتخصيص
اثنان	8 × 120 × 160 مم	سبائك الألومنيوم	ثلاثمائة	≤ 25 × 128 × 118 مم	≤ 25 × 85 × 158 مم	الضغط قابل للتخصيص
ثلاثة	10 × 120 × 160 مم	سبائك الألومنيوم	ثلاثمائة	≤ 23 × 128 × 118 مم	≤ 23 × 85 × 158 مم	الضغط قابل للتخصيص
4	8 × 150 × 180 مم	سبائك الألومنيوم	ثلاثمائة	≤ 25 × 148 × 148 مم	≤25 × 85 × 158 مم	الضغط قابل للتخصيص
خمسة	10 × 150 × 180 مم	سبائك الألومنيوم	ثلاثمائة	≤ 23 × 148 × 148 مم	≤ 23 × 115 × 178 مم	الضغط قابل للتخصيص
