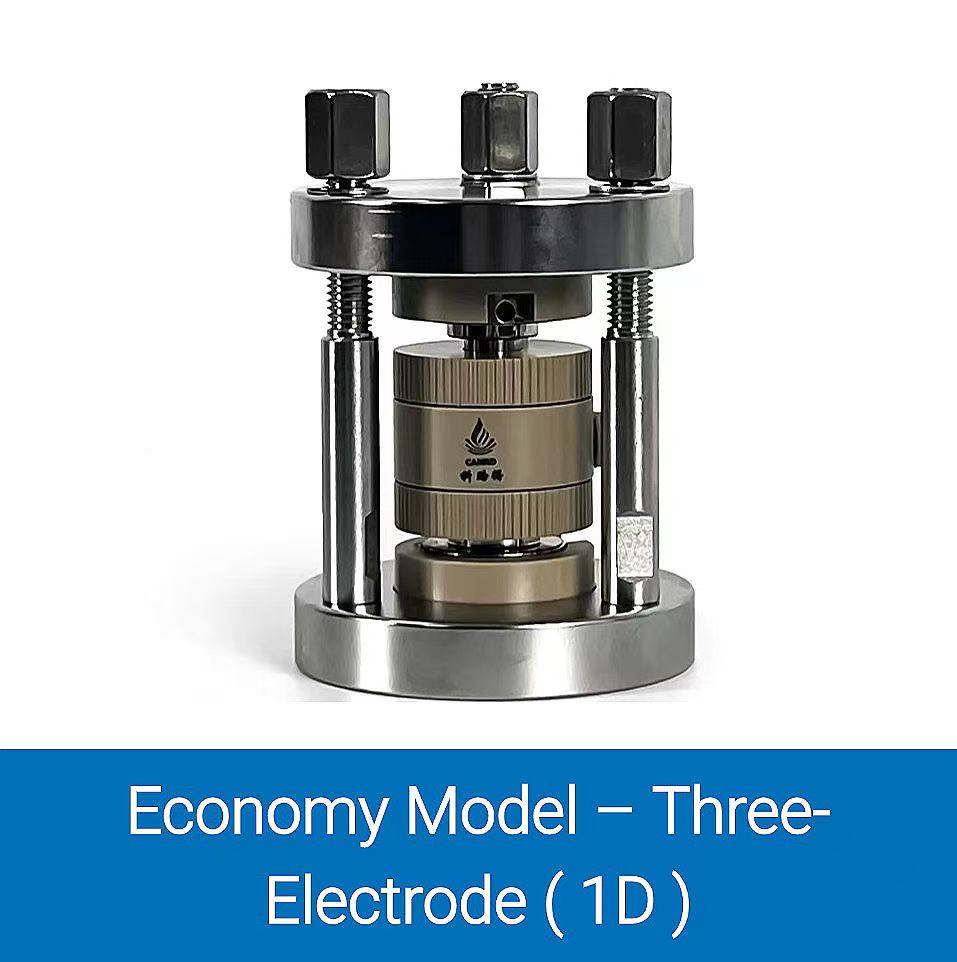

قالب اختبار بطارية صلبة مدمج-نموذج ثلاثي الأقطاب (أحادي البعد)

تم تصميم هذا المنتج للاستخدام في أبحاث البطارية الصلبة ، وتحديدًا كتركيبات تجميع ثلاثية الأقطاب (1D). تم بناؤه باستخدام عمود قطب كهربائي من القالب ونواة من الفولاذ ، وهو يوفر مقاومة درجات الحرارة العالية التي تصل إلى 200 درجة مئوية ويدعم أقصى ضغط يبلغ 5 طن ، بضغط تشغيل قياسي يبلغ 500 ؟ mpa (حتى 1000 mpa اختياري). قطر الغرفة هو φ10 مم ، قابل للتخصيص لتناسب مختلف الأجهزة التجريبية. يستخدم هذا القالب بشكل شائع في مختبرات الطاقة الجديدة وبطارية الليثيوم ، حيث يتيح هذا القالب إجراء اختبارات كهروكيميائية موثوقة تحت ظروف الضغط والحرارة التي يتم التحكم فيها ، مما يجعله مناسبًا لتقييم المواد الكهرلية الصلبة وواجهات الإلكترود.

المعلمات الفنية:
1 ، المواصفات: الحجم الكلي φ78 مم × H105 مم ؛ الغرفة φ10 مم (تخصيص)
2- مادة عمود الإلكترود: فولاذ القوالب
3- المادة الأساسية: بولي إيثيلين إيثر كيتون (PEEK)
4- التطبيق: الطاقة الجديدة، أبحاث بطاريات الليثيوم، البحث والتطوير المعملي
5 ، أقصى ضغط: 5 طن
6- أقصى درجة حرارة للتشغيل: 200 °م
7- أقصى قطر لرأس المسمار: 36 مم

ملاحظة: قطر آخر القطب 10; 0.8 T ≈ 100 MPa ؛ ضغط أقصى قياسي 500 MPa (1000 MPa اختياري).
